Análisis de sensibilidad gráfica mediante el uso de Python (Caso 1)

Caso 1: Cambios de la disponibilidad de los recursos

¿Qué es el análisis de sensibilidad en programación lineal?

Quienes se adentren en los conceptos de la investigación de operaciones, propiamente en los conceptos de la programación lineal, deben considerar que existe algo más allá de la solución óptima. En investigación de operaciones, la solución de un modelo matemático establece una base para la toma de decisiones; sin embargo, puede considerarse como esencial el análisis de los resultados obtenidos.

modelamiento

Los resultados de un modelo de programación lineal pueden ofrecer mucha información adicional, inputs del análisis de resultados. Existen a grandes rasgos, dos tipos de análisis complementarios en PL:

  • Análisis de sensibilidad: El cual determina las condiciones que mantendrán la solución actual sin cambios.
  • Análisis postóptimo: El cual determina la nueva solución óptima cuando cambian los datos del modelo

En este artículo abordaremos el análisis de sensibilidad.

El análisis de sensibilidad en programación lineal corresponde al examen detallado de los límites dentro de los cuales los parámetros del modelo (recursos, utilidad o costo), pueden cambiar sin que esto afecte a la solución óptima y a la capacidad de calcular el impacto que tienen dichos cambios sobre la misma. Es decir, a partir de los resultados obtenidos de un modelo, podemos establecer una solución óptima y tenemos un rango en el cual podemos medir el impacto de los cambios en la disponibilidad de los recursos y los cambios en los coeficientes de la función objetivo. El análisis de dichas variaciones y el cálculo de los límites dentro de los cuales estas son válidas, es lo que se conoce como análisis de sensibilidad. Todo el análisis que se encuentre fuera de ese rango requeriría recalcular el modelo.

Como tal, constituye una herramienta importante en el análisis de los resultados obtenidos, sobre todo, en dos casos en particular:

  1. La sensibilidad de la solución óptima ante los cambios de la disponibilidad de los recursos (lado derecho de las restricciones). Es decir, cuáles serían los límites dentro de los cuáles los resultados del modelo me permiten calcular el impacto que tiene sobre la solución óptima, el aumento o la disminución de la disponibilidad de un recurso.
  2. La sensibilidad de la solución óptima ante los cambios en la utilidad unitaria o el costo unitario (coeficientes de las variables de la función objetivo). Es decir, cuáles serían los límites dentro de los cuáles los resultados del modelo me permiten calcular el impacto que tiene sobre la solución óptima, el aumento o la disminución de la utilidad unitaria o el costo unitario asociada a las variables que forman parte de la función objetivo.

Análisis de sensibilidad gráfica, caso 1: Cambios en el lado derecho (Disponibilidad de recursos)

Con el propósito de evaluar los resultados obtenidos a través del tratamiento de un problema técnicamente formulado y abordado, utilizaremos un caso descrito en el libro Investigación de Operaciones (9na edición), de Hamdy A. Taha (University of Arkansas, Fayetteville), (Ejemplo 3.6-1):

JOBCO fabrica dos productos en dos máquinas. Una unidad del producto 1 requiere 2 horas en la máquina 1, y 1 hora en la máquina 2. Una unidad del producto 2 requiere 1 hora en la máquina 1, y 3 horas en la máquina 2. Los ingresos por unidad de los productos 1 y 2 son de $30 y $20, respectivamente. El tiempo de procesamiento diario total disponible en cada máquina es de 8 horas.

Si x1 y x2 son las cantidades diarias de productos 1 y 2, respectivamente, el modelo se da como:

Zmax = 30x1 + 20x2

Sujeto a:

2x1 + x2 <= 8 (Máquina 1)

x1 + 3x2 <= 8 (Máquina 2)

x1, x2 >= 0 (No negatividad)

La forma en la que abordamos la solución gráfica de un modelo de programación lineal mediante Python, está ampliamente documentada. El código en Python que resuelve mediante método gráfico el problema anterior, lo presentamos a continuación:


# Caso JOBCO: Investigación de Operaciones (9na edición), de Hamdy A. Taha
# (University of Arkansas, Fayetteville), (Ejemplo 3.6-1)
# Autor del código en Python: Bryan Salazar López, Ing. M.Sc. (2021)

#Librerías necesarias
import matplotlib.pyplot as plt
import numpy as np
from shapely.geometry import LineString

#Ecuaciones e intervalos (Para tabular)
x = np.arange(-20, 20, 5)
y = np.arange(-20, 20, 5)
y1 = 8 - (2 * x)
y2 = (8 - x) / 3
y3 = 0 * x
x1 = 0 * y
z = (-30 * x) / 20

#Identificadores para las líneas
primera_linea = LineString(np.column_stack((x, y1)))
segunda_linea = LineString(np.column_stack((x, y2)))
tercera_linea = LineString(np.column_stack((x, y3)))
cuarta_linea = LineString(np.column_stack((x1, y)))
quinta_linea = LineString(np.column_stack((x, z)))

#Graficando las líneas
plt.plot(x, y1, '-', linewidth=2, color='b')
plt.plot(x, y2, '-', linewidth=2, color='g')
plt.plot(x, y3, '-', linewidth=2, color='r')
plt.plot(x1, y, '-', linewidth=2, color='y')
plt.plot(x, z, ':', linewidth=1, color='k')


#Generando las intersecciones (vértices)
primera_interseccion = cuarta_linea.intersection(segunda_linea)
segunda_interseccion = primera_linea.intersection(segunda_linea)
tercera_interseccion = primera_linea.intersection(tercera_linea)
cuarta_interseccion = tercera_linea.intersection(cuarta_linea)
quinta_interseccion = cuarta_linea.intersection(primera_linea)
sexta_interseccion = segunda_linea.intersection(tercera_linea)

#Graficando los vértices
plt.plot(*primera_interseccion.xy, 'o', color='k')
plt.plot(*segunda_interseccion.xy, 'o', color='k')
plt.plot(*tercera_interseccion.xy, 'o', color='k')
plt.plot(*cuarta_interseccion.xy, 'o', color='k')
plt.plot(*quinta_interseccion.xy, 'o', color='silver')
plt.plot(*sexta_interseccion.xy, 'o', color='silver')

#Identificando los valores de las coordenadas x y y de cada vértice
xi1m, yi1m = primera_interseccion.xy
xi2m, yi2m = segunda_interseccion.xy
xi3m, yi3m = tercera_interseccion.xy
xi4m, yi4m = cuarta_interseccion.xy
xi5m, yi5m = quinta_interseccion.xy
xi6m, yi6m = sexta_interseccion.xy

#Cambiamos el formato de matriz a float
xi1 = np.float64(np.array(xi1m))
xi2 = np.float64(np.array(xi2m))
xi3 = np.float64(np.array(xi3m))
xi4 = np.float64(np.array(xi4m))
xi5 = np.float64(np.array(xi5m))
xi6 = np.float64(np.array(xi6m))
yi1 = np.float64(np.array(yi1m))
yi2 = np.float64(np.array(yi2m))
yi3 = np.float64(np.array(yi3m))
yi4 = np.float64(np.array(yi4m))
yi5 = np.float64(np.array(yi5m))
yi6 = np.float64(np.array(yi6m))

#literales de las intersecciones (nombres en el gráfico)
plt.annotate(' A', (xi4, yi4))
plt.annotate(' B', (xi1, yi1))
plt.annotate(' C', (xi2, yi2))
plt.annotate(' D', (xi3, yi3))
plt.annotate(' E', (xi5, yi5))
plt.annotate(' F', (xi6, yi6))

#Evaluando la función objetivo en cada vértice
FOi1 = (xi1 * 30) + (yi1 * 20)
FOi2 = (xi2 * 30) + (yi2 * 20)
FOi3 = (xi3 * 30) + (yi3 * 20)
FOi4 = (xi4 * 30) + (yi4 * 20)

#Calculando el mejor resultado (Maximizar)
ZMAX = max(FOi1, FOi2, FOi3, FOi4)

#Imprimiendo la solución óptima en la consola
print('\n SOLUCIÓN ÓPTIMA')
print('Solución óptima: {} '.format(ZMAX))

#Ordenando las coordenadas de los vértices (Las coordenadas x en m y las coordenadas y en n)
m = [xi1, xi2, xi3, xi4]
n = [yi1, yi2, yi3, yi4]

#Graficando el polígono solución a partir de las coordenadas de los vértices (importante el orden según las manecillas)
plt.fill(m, n, color='silver')

#Identificando el índice del vértice de la mejor solución
dict1 = {0:FOi1, 1:FOi2, 2:FOi3, 3:FOi4}
posicion = max(dict1, key=dict1.get)

#Obteniendo las coordenadas del vértice de la mejor solución de acuerdo al índice del paso anterior
XMAX = m[posicion]
YMAX = n[posicion]

#Imprimiendo las coordenadas del vértice de la mejor solución (variables de decisión)
print('\n VARIABLES DE DECISIÓN')
print('Cantidad de producto X1 a producir: {} unidades'.format(XMAX))
print('Cantidad de producto X2 a producir: {} unidades'.format(YMAX))

#Configuraciones adicionales del gráfico
plt.grid()
plt.xlabel('X1')
plt.ylabel('X2')
plt.title('JOBCO')

plt.show()

Al ejecutar este código, de acuerdo a las instrucciones que pueden encontrar en el artículo de introducción al método gráfico mediante Python, obtendrán:

jobco_metodo_grafico

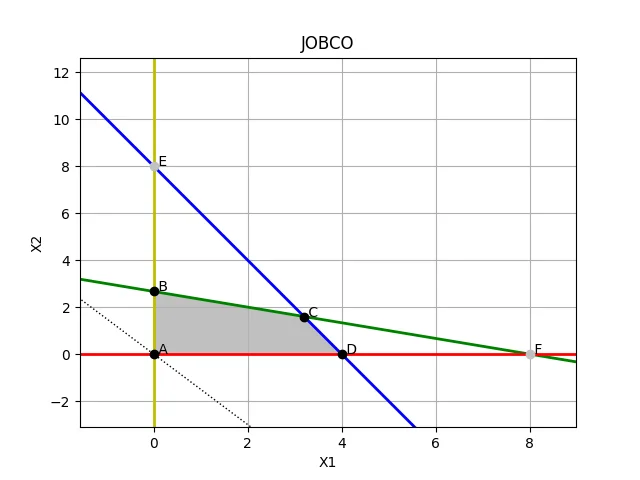

Figura 2: Solución gráfica del caso JOBCO obtenida mediante Python

Así mismo, el siguiente resultado en la consola:

jobco_solucion_optima

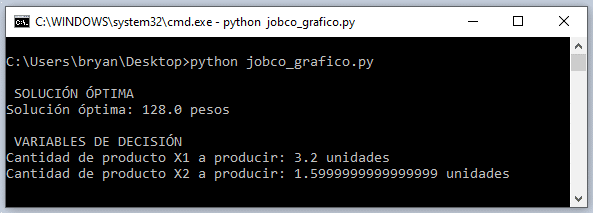

Figura 3: Resultados del caso JOBCO en la consola de Windows (Solución óptima)



Así entonces, tenemos establecido el código base sobre el cual abordaremos este primer caso de análisis de sensibilidad: cambios en el lado derecho (disponibilidad de recursos).

La pregunta que pretende responder este caso de análisis de sensibilidad es ¿Qué pasaría con la función objetivo si cambia la disponibilidad de alguno de los recursos del problema? El cual corresponde a un planteamiento muy lógico de análisis, puesto que nos ampliaría la información relevante para la toma de decisiones.

Acercando este interrogante a nuestro problema de ejemplo, la cuestión podría ser: ¿Qué pasaría con los ingresos totales si la máquina 1 cambia su capacidad?

Pensemos por un momento cómo podemos abordar este planteamiento de manera gráfica, pensemos por un momento cómo podemos utilizar nuestro código base para abordar este caso.

Y bien, se nos puede ocurrir en primer lugar, graficar la nueva línea que represente la nueva función de disponibilidad de la máquina 1. Recordemos que si la restricción base es la siguiente:

2x1 + x2 <= 8 (Máquina 1)

Un incremento en la capacidad (variación), por ejemplo, se representaría mediante la siguiente inecuación:

2x1 + x2 <= 8 + 1

Esto quiere decir que, la nueva disponibilidad de la máquina 1 pasará de 8 horas a 9 horas. Y nuestro razonamiento nos indica que esta función, tendrá una representación distinta a la anterior, por ende sería de mucha utilidad graficarla. Veamos el código para adicionar en Python:

#Ecuaciones e intervalos (Para tabular)
x = np.arange(-20, 20, 5)
y = np.arange(-20, 20, 5)
y1 = 8 - (2 * x)
y2 = (8 - x) / 3
y3 = 0 * x
x1 = 0 * y
z = (-30 * x) / 20
y1v = (8 + 1) - (2 * x) #Variación en la máquina 1 (8 + 1)

#Identificadores para las líneas
primera_linea = LineString(np.column_stack((x, y1)))
segunda_linea = LineString(np.column_stack((x, y2)))
tercera_linea = LineString(np.column_stack((x, y3)))
cuarta_linea = LineString(np.column_stack((x1, y)))
quinta_linea = LineString(np.column_stack((x, z)))
sexta_linea = LineString(np.column_stack((x, y1v))) #Nueva línea

#Graficando las líneas
plt.plot(x, y1, '-', linewidth=2, color='b')
plt.plot(x, y2, '-', linewidth=2, color='g')
plt.plot(x, y3, '-', linewidth=2, color='r')
plt.plot(x1, y, '-', linewidth=2, color='y')
#plt.plot(x, z, ':', linewidth=1, color='k') #Podemos ocultar esta línea (FO)
plt.plot(x, y1v, ':', linewidth=1, color='b') #Nueva línea

Podemos observar cómo agregamos tan solo 3 líneas de código, mediante la inclusión de la variable y1v (variación de la ecuación de la máquina 1).

La ecuación con la cual se representa la restricción de la máquina 1 corresponde a la siguiente:

y1 = 8 – (2 * x)

Por ende, lo que hacemos es aumentar la capacidad de la máquina 1 (8) a una nueva capacidad (9 = 8 + 1):

y1v = (8 + 1) – (2 * x)

Las dos líneas de código adicionales graficarán esta nueva ecuación.

Al ejecutar nuestro código tendremos:

jobco_analisis_sensibilidad

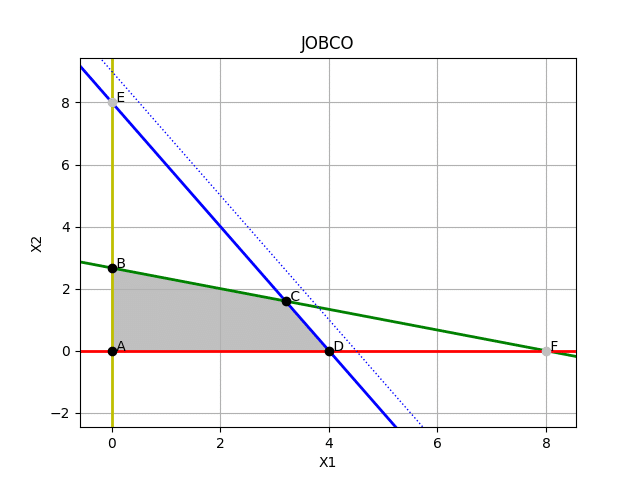

Figura 3: Representación gráfica de un cambio en la disponibilidad del recurso 1

En este caso, podemos observar cómo una variación en la disponibilidad del recurso 1 (máquina 1), se representa con una línea recta (línea azul punteada) que conserva la misma pendiente de la restricción 1 (línea azul continua), que se mueve paralela a ella, y que en consecuencia, genera una nueva intersección solución (intersección con la restricción 2 – línea verde).

En este nuevo vértice solución se encuentra un nuevo punto óptimo, es decir, una coordenada diferente en la cual al evaluar la función objetivo, tendremos la respuesta al interrogante planteado: ¿Qué pasaría con los ingresos totales si la máquina 1 cambia su capacidad?

En consecuencia, utilizaremos nuestro código para:

  • Establecer gráficamente el nuevo vértice
  • Nombrarlo gráficamente (Vértice G)
  • Determinar las coordenadas de este vértice (G)
  • Evaluar la función objetivo en este nuevo vértice (G)

El siguiente fragmento muestra detalladamente las adiciones al código base:

#Generando las intersecciones (vértices)
primera_interseccion = cuarta_linea.intersection(segunda_linea)
segunda_interseccion = primera_linea.intersection(segunda_linea)
tercera_interseccion = primera_linea.intersection(tercera_linea)
cuarta_interseccion = tercera_linea.intersection(cuarta_linea)
quinta_interseccion = cuarta_linea.intersection(primera_linea)
sexta_interseccion = segunda_linea.intersection(tercera_linea)
septima_interseccion = sexta_linea.intersection(segunda_linea) #Nuevo vértice

#Graficando los vértices
plt.plot(*primera_interseccion.xy, 'o', color='k')
plt.plot(*segunda_interseccion.xy, 'o', color='k')
plt.plot(*tercera_interseccion.xy, 'o', color='k')
plt.plot(*cuarta_interseccion.xy, 'o', color='k')
plt.plot(*quinta_interseccion.xy, 'o', color='silver')
plt.plot(*sexta_interseccion.xy, 'o', color='silver')
plt.plot(*septima_interseccion.xy, 'o', color='k') #Graficar nuevo vértice

#Identificando los valores de las coordenadas x y y de cada vértice
xi1m, yi1m = primera_interseccion.xy
xi2m, yi2m = segunda_interseccion.xy
xi3m, yi3m = tercera_interseccion.xy
xi4m, yi4m = cuarta_interseccion.xy
xi5m, yi5m = quinta_interseccion.xy
xi6m, yi6m = sexta_interseccion.xy
xi7m, yi7m = septima_interseccion.xy #Coordenadas del nuevo vértice

#Cambiamos el formato de matriz a float
xi1 = np.float64(np.array(xi1m))
xi2 = np.float64(np.array(xi2m))
xi3 = np.float64(np.array(xi3m))
xi4 = np.float64(np.array(xi4m))
xi5 = np.float64(np.array(xi5m))
xi6 = np.float64(np.array(xi6m))
xi7 = np.float64(np.array(xi7m)) #Nueva coordenada en x
yi1 = np.float64(np.array(yi1m))
yi2 = np.float64(np.array(yi2m))
yi3 = np.float64(np.array(yi3m))
yi4 = np.float64(np.array(yi4m))
yi5 = np.float64(np.array(yi5m))
yi6 = np.float64(np.array(yi6m))
yi7 = np.float64(np.array(yi7m)) #Nueva coordenada en y

#literales de las intersecciones (nombres en el gráfico)
plt.annotate(' A', (xi4, yi4))
plt.annotate(' B', (xi1, yi1))
plt.annotate(' C', (xi2, yi2))
plt.annotate(' D', (xi3, yi3))
plt.annotate(' E', (xi5, yi5))
plt.annotate(' F', (xi6, yi6))
plt.annotate(' G', (xi7, yi7)) #Nombrar el nuevo vértice como G

#Evaluando la función objetivo en cada vértice
FOi1 = (xi1 * 30) + (yi1 * 20)
FOi2 = (xi2 * 30) + (yi2 * 20)
FOi3 = (xi3 * 30) + (yi3 * 20)
FOi4 = (xi4 * 30) + (yi4 * 20)
FOi4 = (xi7 * 30) + (yi7 * 20) #Calcular la FO en el nuevo vértice

#Imprimiendo la solución óptima en la consola
print('\n SOLUCIÓN ÓPTIMA')
print('Solución óptima: {} '.format(ZMAX))
print('Función objetivo en punto G: {} '.format(FOi7)) #Mostrar la FO en el punto G

Lo que realizamos es muy sencillo, es decir, ya que tenemos una nueva línea, realizamos los mismos procedimientos para identificar y graficar el nuevo vértice generado. Al ejecutar el código obtendremos lo siguiente:

jobco_analisis_sensibilidad1

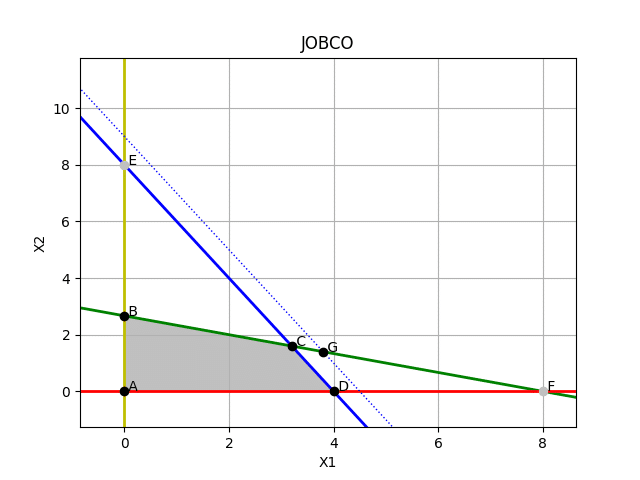

Figura 4: Representación gráfica de un cambio en la disponibilidad del recurso 1 (Nuevo vértice)



jobco_solucion_sensibilidad

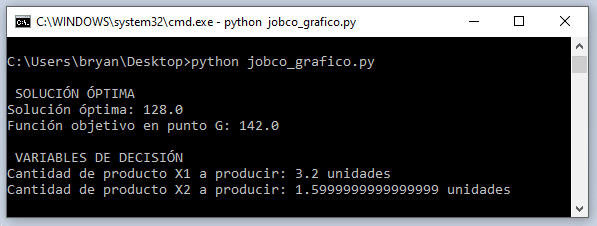

Figura 5: Resultados del caso JOBCO en la consola de Windows (Función objetivo en punto G)



La figura 5 ilustra el cambio de la solución óptima cuando se cambia la capacidad de la máquina 1. Si la capacidad diaria se incrementa de 8 a 9 horas, el nuevo óptimo se moverá al punto G. Los resultados que se pueden apreciar en la consola, nos permiten conocer que el valor de la función objetivo evaluada en el punto (z en G) equivale a 142,0. Es decir, un valor superior a 128,0 (z en C).

Con los datos obtenidos podemos establecer en este caso la tasa de cambio en la función objetivo a consecuencia del cambio de la capacidad de la máquina 1 de 8 a 9 horas. Esta tasa de cambio se denomina de diversas formas: valor unitario de un recurso (Taha); precio dual (múltiples solucionadores); shadow price (precio sombra).

Esta tasa representa el impacto del incremento unitario en la capacidad de un recurso en la función objetivo; se calcula de la siguiente manera:

precio_dual

En nuestro ejemplo se calculará así:

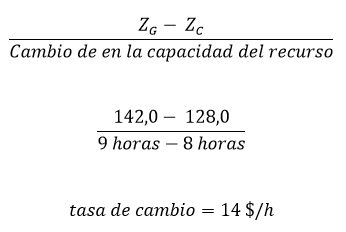

shadow_price

Esto indica que: Un incremento unitario en la capacidad de la máquina 1, aumentará el ingreso en $14,0. O lo que es igual: Una reducción unitaria en la capacidad de la máquina 1, reducirá el ingreso en $14,0.

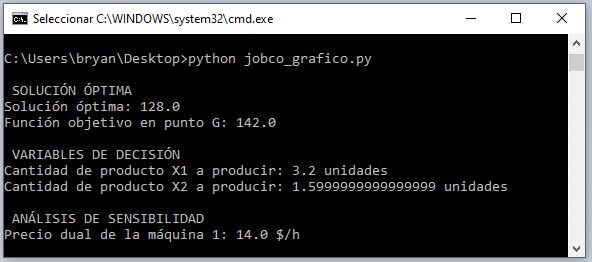

En lo que concierne a nuestro código e Python, es sencillo, resulta que nosotros ya tenemos la función objetivo evaluada en cada uno de los vértices del gráfico. Así entonces, será cuestión de crear una nueva variable que represente el precio dual y la operación correspondiente:

#Precio dual (Restricción 1)
Dual1 = (FOi7 - ZMAX) #Calculamos el precio dual para la restricción 1

print('\n ANÁLISIS DE SENSIBILIDAD')
print('Precio dual de la máquina 1: {} $/h'.format(Dual1)) #Imprimimos el precio dual 1

Recordemos que la función objetivo del punto G (z en G) se representa por la variable FOi7 (función objetivo en la intersección 7). La operación efectúa la diferencia entre este valor y la función objetivo en el vértice óptimo base (ZMAX).

Al ejecutar el código obtendremos lo siguiente en la consola de Windows:

precio_dual1
Figura 6: Resultados del caso JOBCO (Precio dual máquina 1)



Ahora bien, debemos recordar que hemos hecho énfasis en que el análisis de sensibilidad del caso 1 (cambios en el lado derecho de las restricciones – capacidad de los recursos), precisa de unos límites dentro de los cuáles los resultados del modelo me permiten calcular el impacto que tiene sobre la solución óptima. Es decir, para nuestro caso en particular: los límites dentro de los cuales el precio dual para la máquina 1 es 14$/h. Dicho de otra manera, estamos en condiciones de calcular el impacto de una variación en la máquina 1 en los ingresos totales, pero, ¿Hasta cuándo esa proyección es válida? Y sí, existen unos límites dentro de los cuales nuestra proyección, tasa o precio dual es válido, por fuera de ellos, sería necesario recalcular.

Revisemos nuevamente la figura 4:

jobco_analisis_sensibilidad1

Veamos cómo la línea que representa los cambios en la capacidad de la máquina 1 (recurso) se mueve paralela a sí misma, y bien puede hacerlo sobre el segmento de la línea que representa la capacidad de la máquina 2 (línea verde, o algebraicamente: línea BF, desde el punto B hasta el punto F). Esa es básicamente la clave para determinar los límites de validez de nuestro precio dual, mejor conocidos como intervalos de factibilidad. Pero ¿Cuál es la clave? Sí, la ecuación de la máquina 1 puede moverse para formar una intersección con la línea verde (a medida que cambie su capacidad) entre BF, de manera que en estos vértices se encuentran los límites. Y para ser directos, la idea consiste en calcular la capacidad de la máquina 1 en cada uno de estos vértices. ¿Cómo lo hacemos? Veamos:

La ecuación que representa la capacidad de la máquina 1 está dada por:

2x1 + x2 <= 8 horas (máquina 1)

Por ende, si retiramos el valor de la capacidad del recurso (8 horas), obtendremos la ecuación de la utilización o el uso del recurso:

2x1 + x2 = Utilización o uso de la máquina 1

Ahora, teniendo la ecuación de la restricción 1 (máquina 1), podemos evaluar cuál sería su utilización en los vértices F. Así encontraríamos los límites de validez para esta restricción (intervalos de factibilidad para nuestro precio dual = 14$/h). Dicho de otro modo, encontraríamos la capacidad mínima y máxima de la máquina 1, para que una variación unitaria en la disponibilidad de la misma (máquina 1), represente una variación de 14$ en la función objetivo. Por fuera de ese intervalo, no podemos asegurar de ninguna manera que el precio dual es de 14$/h, sería necesario recalcular.

Volvamos a la determinación de los límites. Ya tenemos la ecuación de la restricción (la verdad, siempre la hemos tenido), ahora la evaluaremos en los puntos F. Para ello es preciso conocer las coordenadas de cada uno de estos puntos. En Python podemos utilizar el siguiente fragmento:

#Intervalos de factibilidad
IFmin1 = (2 * xi2) + yi2
IFmax1 = (2 * xi6) + yi6

print('Límite mínimo de factibilidad (PD máquina 1): {} h'.format(IFmin1))
print('Límite máximo de factibilidad (PD máquina 1): {} h'.format(IFmax1))

Veamos: El punto B según nuestro código, corresponde a la segunda intersección, por ende sus coordenadas están definidas por las variables xi1 yi1. Así entonces, evaluamos la capacidad de la máquina 1 en estas coordenadas y tenemos el límite mínimo de factibilidad para el precio dual de la máquina 1 (IFmin1).

Así mismo, el punto F según nuestro código, corresponde a la sexta intersección, por ende sus coordenadas están definidas por las variables xi6 yi6. Así entonces, evaluamos la capacidad de la máquina 1 en estas coordenadas y tenemos el límite mínimo de factibilidad para el precio dual de la máquina 1 (IFmax1).

Al ejecutar el código obtendremos lo siguiente en la consola de Windows:

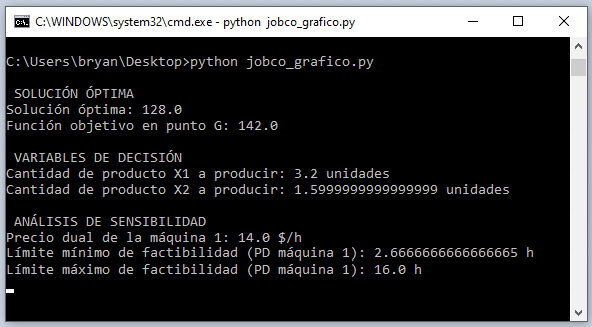

intervalo_de_factibilidad1_a
Figura 7: Intervalos de factibilidad para la máquina 1 (Caso JOBCO)



Podemos efectuar nosotros mismos los cálculos correspondientes:

El punto B tiene la siguientes coordenadas (= 0, = 2,67)

Evaluando estas coordenadas en la ecuación de la máquina 1, tenemos:

2(0)+ (2,67) = Límite mínimo de factibilidad (máquina 1)

2(0)+ (2,67) = 2,67 horas

El punto F tiene la siguientes coordenadas (= 8, = 0)

Evaluando estas coordenadas en la ecuación de la máquina 1, tenemos:

2(8)+ (0) = Límite máximo de factibilidad (máquina 1)

2(8)+ (0) = 16 horas

Ya efectuamos los procedimientos de manera manual y mediante Python. La conclusión es que el precio dual de $14/h permanece válido en el intervalo:

2,67 h <= Capacidad de la máquina 1 <= 16 h

Los cambios que se encuentren fuera de esos intervalos de factibilidad producen un precio dual diferente, y por lo tanto, precisan nuevos cálculos.

En nuestro código, incluiremos las líneas que permitan llegar al precio dual y a los intervalos de factibilidad de la máquina 2Al ejecutarlo, obtendremos lo siguiente:

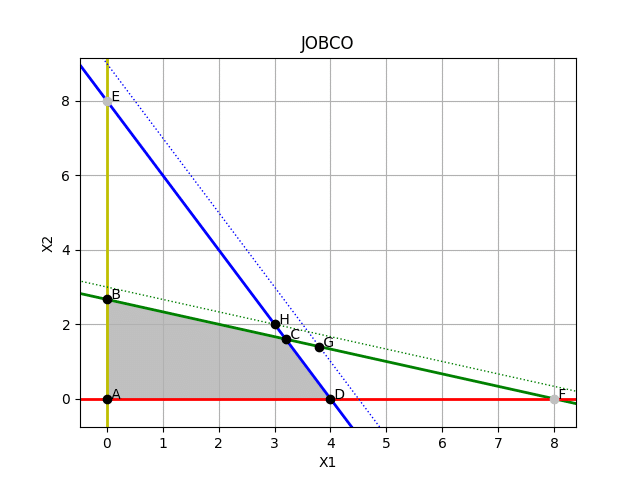

jobco_analisis_sensibilidad2
Figura 8: Representación gráfica de un cambio en la disponibilidad del recurso 2 (Nuevo vértice H)



intervalo_de_factibilidad2_b

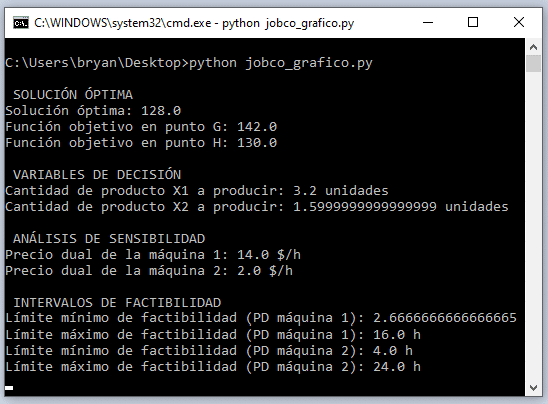

Figura 9: Precio dual e intervalos de factibilidad para la máquina 2 (Caso JOBCO)



La conclusión es que el precio dual de $2/h permanece válido en el intervalo:

4 h <= Capacidad de la máquina 2 <= 24 h

Los precios duales y los intervalos de factibilidad amplían la base que ofrece la solución óptima para la toma de decisiones. Taha propone una serie de preguntas alrededor de este caso (ejercicio 3.6-1), que pueden ser abordadas gracias al análisis de sensibilidad.

Pregunta 1: Si JOBCO puede incrementar la capacidad de ambas máquinas, ¿Cuál máquina tendrá la prioridad?

Respuesta: De acuerdo a los precios duales para las máquinas 1 y 2, cada hora adicional de la máquina 1 incrementa el ingreso total en $14; mientras tanto, cada hora adicional de la máquina 2 incrementa el ingreso total en $2. Por lo tanto, la máquina 1 debe tener la prioridad.

Pregunta 2: Se sugiere incrementar las capacidades de las máquinas 1 y 2 al costo adicional de $10/h para cada máquina. ¿Es esto aconsejable?

Respuesta: De acuerdo a los precios duales para las máquinas 1 y 2.  Los ingresos netos adicionales por hora serían de la siguiente manera:

Máquina 1:

14$/h (Precio dual máquina 1) – 10$/h (Costo para aumentar capacidad) = 4 $/h (Ingreso neto)

Máquina 2:

2$/h (Precio dual máquina 2) – 10$/h (Costo para aumentar capacidad) = – 8 $/h (Ingreso neto)

Por consiguiente, solo la máquina 1 debe considerarse para el incremento de capacidad.

Pregunta 3: Si la capacidad de la máquina 1 se incrementa de 8 a 13 horas, ¿Cómo impactará este incremento al ingreso óptimo?

Respuesta: Lo primero que debe evaluarse es que la nueva capacidad de la máquina 1 se encuentre dentro del intervalo de factibilidad (2,67 h – 16 h). Ya que sí se encuentra en dicho intervalo (13 h), el siguiente paso consiste en calcular el cambio en la disponibilidad:

Cambio en la capacidad = 13 (Nueva capacidad) – 8 (Capacidad inicial)

Cambio en la capacidad = 5 horas

Por ende, multiplicamos dicho cambio por la tasa de cambio del ingreso (precio dual):

Cambio en el ingreso = Precio dual  * Cambio en la capacidad

Cambio en el ingreso = 14 $/h * (5 horas)

Cambio en el ingreso = 70 $

Nuevo ingreso = Ingreso base (Solución óptima) + Cambio en el ingreso

Nuevo ingreso = $ 128 + $ 70

Nuevo ingreso = $ 198

En el caso de que la nueva capacidad de la máquina se encuentre por fuera del intervalo de factibilidad para dicho recurso, no se dispondría de información suficiente para llegar a una conclusión válida.


A continuación, dejamos a disposición el código completo del análisis de sensibilidad gráfica desarrollado en Python:

# Caso 1: Investigación de Operaciones (9na edición), de Hamdy A. Taha
# (University of Arkansas, Fayetteville), (Ejemplo 3.6-1)
# Autor del código en Python: Bryan Salazar López, Ing. M.Sc. (2021)

#Librerías necesarias
import matplotlib.pyplot as plt
import numpy as np
from shapely.geometry import LineString

#Ecuaciones e intervalos (Para tabular)
x = np.arange(-20, 20, 5)
y = np.arange(-20, 20, 5)
y1 = 8 - (2 * x)
y2 = (8 - x) / 3
y3 = 0 * x
x1 = 0 * y
z = (-30 * x) / 20
y1v = (8 + 1) - (2 * x) #Variación en la máquina 1 (8 + 1)
y2v = ((8 + 1) - x) / 3 #Variación en la máquina 2 (8 + 1)

#Identificadores para las líneas
primera_linea = LineString(np.column_stack((x, y1)))
segunda_linea = LineString(np.column_stack((x, y2)))
tercera_linea = LineString(np.column_stack((x, y3)))
cuarta_linea = LineString(np.column_stack((x1, y)))
quinta_linea = LineString(np.column_stack((x, z)))
sexta_linea = LineString(np.column_stack((x, y1v))) #Nueva línea Máquina 1 (M1)
septima_linea = LineString(np.column_stack((x, y2v))) #Nueva línea Máquina 2 (M2)

#Graficando las líneas
plt.plot(x, y1, '-', linewidth=2, color='b')
plt.plot(x, y2, '-', linewidth=2, color='g')
plt.plot(x, y3, '-', linewidth=2, color='r')
plt.plot(x1, y, '-', linewidth=2, color='y')
#plt.plot(x, z, ':', linewidth=1, color='k')
plt.plot(x, y1v, ':', linewidth=1, color='b') #Nueva línea M1
plt.plot(x, y2v, ':', linewidth=1, color='g') #Nueva línea M2


#Generando las intersecciones (vértices)
primera_interseccion = cuarta_linea.intersection(segunda_linea)
segunda_interseccion = primera_linea.intersection(segunda_linea)
tercera_interseccion = primera_linea.intersection(tercera_linea)
cuarta_interseccion = tercera_linea.intersection(cuarta_linea)
quinta_interseccion = cuarta_linea.intersection(primera_linea)
sexta_interseccion = segunda_linea.intersection(tercera_linea)
septima_interseccion = sexta_linea.intersection(segunda_linea) #Nuevo vértice M1
octava_interseccion = septima_linea.intersection(primera_linea) #Nuevo vértice M2

#Graficando los vértices
plt.plot(*primera_interseccion.xy, 'o', color='k')
plt.plot(*segunda_interseccion.xy, 'o', color='k')
plt.plot(*tercera_interseccion.xy, 'o', color='k')
plt.plot(*cuarta_interseccion.xy, 'o', color='k')
plt.plot(*quinta_interseccion.xy, 'o', color='silver')
plt.plot(*sexta_interseccion.xy, 'o', color='silver')
plt.plot(*septima_interseccion.xy, 'o', color='k') #Graficar nuevo vértice M1
plt.plot(*octava_interseccion.xy, 'o', color='k') #Graficar nuevo vértice M2

#Identificando los valores de las coordenadas x y y de cada vértice
xi1m, yi1m = primera_interseccion.xy
xi2m, yi2m = segunda_interseccion.xy
xi3m, yi3m = tercera_interseccion.xy
xi4m, yi4m = cuarta_interseccion.xy
xi5m, yi5m = quinta_interseccion.xy
xi6m, yi6m = sexta_interseccion.xy
xi7m, yi7m = septima_interseccion.xy #Coordenadas del nuevo vértice M1
xi8m, yi8m = octava_interseccion.xy #Coordenadas del nuevo vértice M2

#Cambiamos el formato de matriz a float
xi1 = np.float64(np.array(xi1m))
xi2 = np.float64(np.array(xi2m))
xi3 = np.float64(np.array(xi3m))
xi4 = np.float64(np.array(xi4m))
xi5 = np.float64(np.array(xi5m))
xi6 = np.float64(np.array(xi6m))
xi7 = np.float64(np.array(xi7m)) #Nueva coordenada en x (Máquina 1)
xi8 = np.float64(np.array(xi8m)) #Nueva coordenada en x (Máquina 2)
yi1 = np.float64(np.array(yi1m))
yi2 = np.float64(np.array(yi2m))
yi3 = np.float64(np.array(yi3m))
yi4 = np.float64(np.array(yi4m))
yi5 = np.float64(np.array(yi5m))
yi6 = np.float64(np.array(yi6m))
yi7 = np.float64(np.array(yi7m)) #Nueva coordenada en y (Máquina 1)
yi8 = np.float64(np.array(yi8m)) #Nueva coordenada en y (Máquina 2)

#literales de las intersecciones (nombres en el gráfico)
plt.annotate(' A', (xi4, yi4))
plt.annotate(' B', (xi1, yi1))
plt.annotate(' C', (xi2, yi2))
plt.annotate(' D', (xi3, yi3))
plt.annotate(' E', (xi5, yi5))
plt.annotate(' F', (xi6, yi6))
plt.annotate(' G', (xi7, yi7)) #Nombrar el nuevo vértice como G
plt.annotate(' H', (xi8, yi8)) #Nombrar el nuevo vértice como H

#Evaluando la función objetivo en cada vértice
FOi1 = (xi1 * 30) + (yi1 * 20)
FOi2 = (xi2 * 30) + (yi2 * 20)
FOi3 = (xi3 * 30) + (yi3 * 20)
FOi4 = (xi4 * 30) + (yi4 * 20)
FOi7 = (xi7 * 30) + (yi7 * 20) #Calcular la FO en el nuevo vértice G
FOi8 = (xi8 * 30) + (yi8 * 20) #Calcular la FO en el nuevo vértice H

#Calculando el mejor resultado (Maximizar)
ZMAX = max(FOi1, FOi2, FOi3, FOi4)

#Imprimiendo la solución óptima en la consola
print('\n SOLUCIÓN ÓPTIMA')
print('Solución óptima: {} '.format(ZMAX))
print('Función objetivo en punto G: {} '.format(FOi7))
print('Función objetivo en punto H: {} '.format(FOi8))

#Ordenando las coordenadas de los vértices (Las coordenadas x en m y las coordenadas y en n)
m = [xi1, xi2, xi3, xi4]
n = [yi1, yi2, yi3, yi4]

#Graficando el polígono solución a partir de las coordenadas de los vértices (importante el orden según las manecillas)
plt.fill(m, n, color='silver')

#Identificando el índice del vértice de la mejor solución
dict1 = {0:FOi1, 1:FOi2, 2:FOi3, 3:FOi4}
posicion = max(dict1, key=dict1.get)

#Obteniendo las coordenadas del vértice de la mejor solución de acuerdo al índice del paso anterior
XMAX = m[posicion]
YMAX = n[posicion]

#Imprimiendo las coordenadas del vértice de la mejor solución (variables de decisión)
print('\n VARIABLES DE DECISIÓN')
print('Cantidad de producto X1 a producir: {} unidades'.format(XMAX))
print('Cantidad de producto X2 a producir: {} unidades'.format(YMAX))

#Precio dual (Restricción 1)
Dual1 = (FOi7 - ZMAX) #Calculamos el precio dual para la restricción 1
Dual2 = (FOi8 - ZMAX) #Calculamos el precio dual para la restricción 1

#Imprimir los precios duales
print('\n ANÁLISIS DE SENSIBILIDAD')
print('Precio dual de la máquina 1: {} $/h'.format(Dual1)) #Imprimimos el precio dual 1
print('Precio dual de la máquina 2: {} $/h'.format(Dual2)) #Imprimimos el precio dual 2

#Intervalos de factibilidad (Máquina 1)
IFmin1 = (2 * xi1) + yi1
IFmax1 = (2 * xi6) + yi6

#Intervalos de factibilidad (Máquina 2)
IFmin2 = xi3 + (3 * yi3)
IFmax2 = xi5 + (3 * yi5)

#Imprimir los intervalos de factibilidad
print('\n INTERVALOS DE FACTIBILIDAD')
print('Límite mínimo de factibilidad (PD máquina 1): {} h'.format(IFmin1))
print('Límite máximo de factibilidad (PD máquina 1): {} h'.format(IFmax1))
print('Límite mínimo de factibilidad (PD máquina 2): {} h'.format(IFmin2))
print('Límite máximo de factibilidad (PD máquina 2): {} h'.format(IFmax2))


#Configuraciones adicionales del gráfico
plt.grid()
plt.xlabel('X1')
plt.ylabel('X2')
plt.title('JOBCO')

plt.show()

En el próximo artículo desarrollaremos el segundo caso de análisis de sensibilidad: cambios en la utilidad unitaria o el costo unitario.

Bryan Salazar López

Ingeniero Industrial, Magíster en Logística Integral, especializado en productividad, con interés y experiencia en el modelamiento de procesos bajo dimensiones de sostenibilidad, industria 4.0, transformación digital y modelos de optimización. Fundador de Ingenieriaindustrialonline.com, sitio donde se recogen las aportaciones de investigaciones, artículos y referencias.

Deja una respuesta

Tu dirección de correo electrónico no será publicada. Los campos obligatorios están marcados con *

Este sitio usa Akismet para reducir el spam. Aprende cómo se procesan los datos de tus comentarios.

Botón volver arriba
Nuestros partners recogerán datos y usarán cookies para ofrecerle anuncios personalizados y medir el rendimiento.    Ver Política de privacidad
Privacidad
