Ingeniería de métodos

Diagrama de recorrido

Diagrama de circulación

El diagrama de recorrido complementa la información consignada los diagramas del proceso; este consiste en un plano (que puede ser o no a escala), de la planta o sección donde se desarrolla el proceso objeto del estudio. En este diagrama se registran todos los diferentes movimientos del material, indicando con su respectivo símbolo y numeración cada una de las diferentes actividades, y el lugar donde estas se ejecutan.

El diagrama de recorrido permite visualizar los transportes, los avances y el retroceso de las unidades, los «cuellos de botella», los sitios de mayor concentración, etc; a fin de analizar el trabajo para ver que se puede mejorar (eliminar, combinar, reordenar, simplificar).

Ejemplo de un diagrama de recorrido

Según el proceso descrito a continuación, en el cual se detalla la producción de cinturones:

Cinto:

  1. Transportar entretela a máquina cosedora.
  2. Coser cinto.
  3. Coser a tamaño.
  4. Coser punta.
  5. Cortar punta.
  6. Transportar pieza a máquina perforadora.
  7. Perforar ojal.
  8. Perforar 5 ojillos.
  9. Poner 5 ojillos.
  10. Esperar ensamble.
  11. Transportar a ensamble.

Hebilla:

  1. Forrar alambre.
  2. Transportar a cortadora.
  3. Cortar a tamaño.
  4. Doblar hebilla.
  5. Transportar a prensas.
  6. Poner grapas (material de compra).
  7. Poner aguijón (material de compra).
  8. Esperar ensamble.
  9. Transportar a ensamble.

Trabilla:

  1. Coser trabilla.
  2. Esperar ensamble.
  3. Llevar a ensamble.
  4. Armar cinturón (juntar cinto, hebilla y trabilla).
  5. Transportar al almacén de productos terminados.
  6. Almacenado.

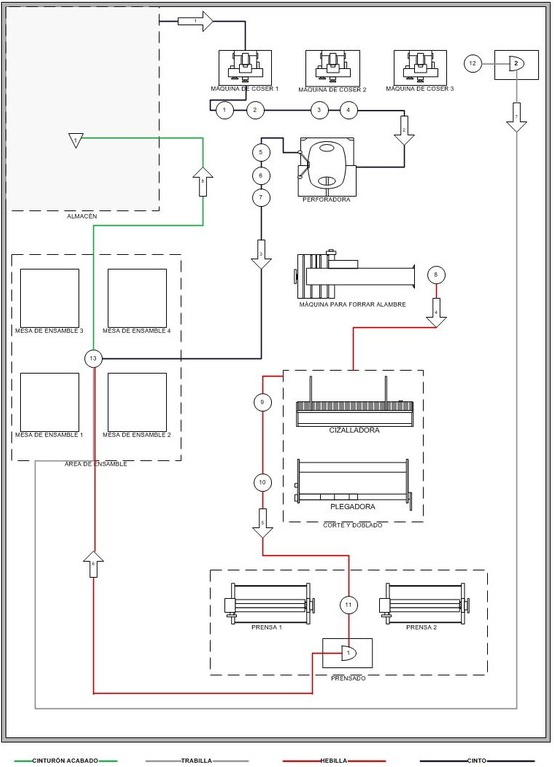

El diagrama de recorrido es el siguiente, y el formato en el cual consignar esta información se adjunta enseguida:

Diagrama de recorrido

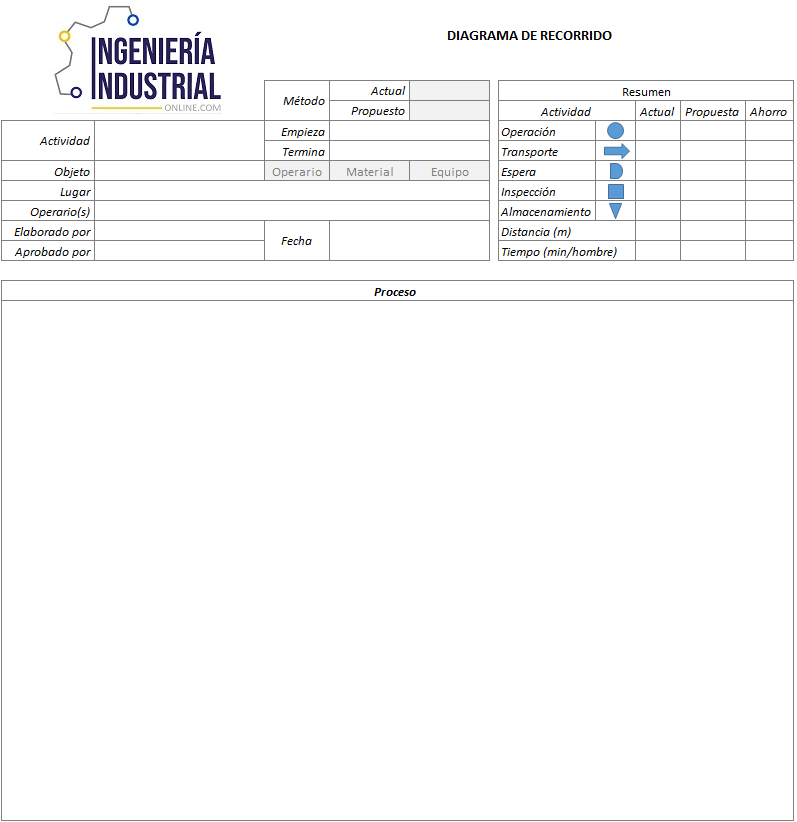

En la siguiente ilustración podrá observarse un formato para realizar un diagrama de recorrido:
